一、避難硐室的介紹

 中文名稱：避難硐室

 英文名稱：refuge chamber

 定義：當災害發生，人員無法撤出時，為防止有毒、有害氣體的侵襲而設立的避難場所。

 礦工自救中，設置避難硐室是十分必要的。由于自救器有效時間較短，當佩戴自救器后，在其有效作用時間內不能到達安全地點；撤退路線無法通過；若有自救器而有害氣體含量又較高時，避難硐室可以發揮作用。

 避難硐室的分類

 避難硐室有兩種：

 一種是預先設置的避難硐室；

 一種是當多故出現后因地制宜地構筑臨時性的避難硐室。

避難硐室 主要由主體結構和內部系統組成。主體結構組成包括：通道、過渡硐室（包括第一道密閉門墻和第二道密閉門墻）、人員休息室、隔斷墻、設備硐室（內設承重掛鉤）、通向地面的供給洞口及地下管線溝槽。避難硐室內部系統主要由氧氣供給保障系統、空氣凈化與溫濕度調節系統、環境監測系統、通訊系統、硐室內照明和指示系統、動力保障系統、生存保障系統、備用自救器等組成。

避難硐室產品特點:

1、避難硐室 具備壓風管路壓風供氧、自備氧氣瓶供氧以及隔絕式壓縮氧自救器系統組成三級供養系統。條件允許的礦井，也可為避難硐室建立地面鉆孔，提供另一道更為堅固可靠的生命線路。

2、具有有效的空氣凈化與溫濕度調節系統，可在額定防護時間內保障艙內空氣及有害氣體濃度滿足國家要求的相關規定；采用儲冰降溫方式，降溫速度和降溫量能夠調節控制。

3、可對生存硐室內環境參數進行實時監測、顯示、并超限報警，并能對硐室外環境監測的功能。采用避難硐室內、外環境監測系統獨立運行。

4、避難硐室 內設置有直通礦調度室的電話，保證通訊暢通可靠。有條件的礦井可選擇在硐室內部加入視頻監控設備，以便更好地對硐室內部環境及人員情況進行了解。

5、避難硐室配備的照明設備可保證額定工況下的照明需要。

避難硐室內部具備獨立動力供應系統，在失去外部供電的情況下救生避難硐室內部電源能維持避難硐室額定工作下的能源需要，且安全系數不低于1.2倍。

6、避難硐室 內配備在額定防護時間內額定人員生存所需要的食品和飲用水，且安全系數不低于1.2倍；配備應急救助所需要的醫療設備，包括急救箱等；配備應急維修及拆裝的所需工具箱、滅火器等；設置了人體排泄物處理裝置。

序號      要求       參數

 1 額定防護人數：20～100人

 2 額定防護時間：>96h

 3 防護密閉門抗沖擊力：>0.3 MPa

 4 壓風出口壓力：0.1～0.3 MPa

 5 避難硐室 內O2濃度：18.5%～23%

 6 避難硐室 內CO2濃度：≤1%

 7 避難硐室 內CO濃度：＜24ppm

 8 避難硐室 內溫度：≤35℃

 9 避難硐室 內濕度：≤85%

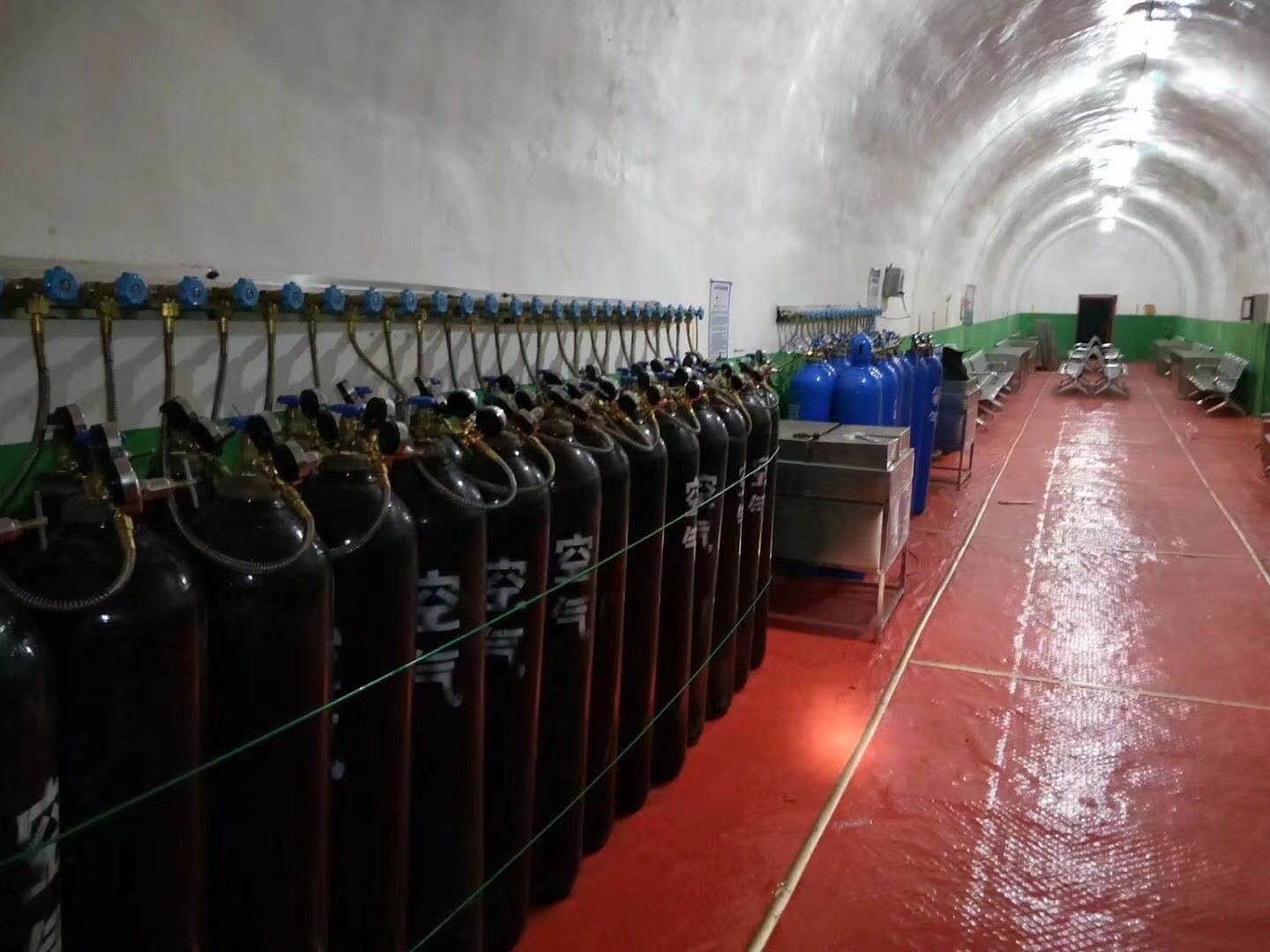

 避難硐室合作案例：
